フレキシブル PCB サプライヤーとして、私はこれらの優れた電子コンポーネントと緊密に連携する機会に恵まれてきました。フレキシブル PCB、つまりプリント回路基板は、曲げたり、折り畳んだり、さまざまな形状に適合したりする機能によりエレクトロニクス業界に革命をもたらし、革新的な設計とアプリケーションを可能にしました。ただし、他のテクノロジーと同様に、それらにも独自の欠点があります。このブログ投稿では、フレキシブル PCB の使用を検討している人にバランスの取れた視点を提供するために、フレキシブル PCB の欠点を詳しく説明します。
1. 製造コストの上昇
フレキシブル PCB の最も重大な欠点の 1 つは、リジッド PCB と比較して製造コストが高いことです。ポリイミド基板などのフレキシブル PCB で使用される材料は、リジッド PCB で使用される従来のグラスファイバー基板よりも高価です。ポリイミドは優れた柔軟性、耐熱性、耐薬品性を備えていますが、これらの特性には代償が伴います。
さらに、フレキシブル PCB の製造プロセスはより複雑で、特殊な機器と専門知識が必要です。基板は薄くて柔軟性があるため、製造時の取り扱いが難しくなり、損傷や廃棄のリスクが高まります。正確な位置合わせと積層プロセスの必要性も、生産コストを増加させます。たとえば、フレキシブル基板上に微細な配線やビアを作成するプロセスでは、高精度の機械と熟練したオペレーターが必要となり、全体の生産コストが上昇します。
2. 限られた導電率
フレキシブル PCB は通常、リジッド PCB に比べて導電性が低くなります。フレキシブル PCB で使用される薄い銅層は柔軟性を維持するために必要であるため、抵抗が高くなります。これにより、特に高電流アプリケーションでは電力損失が発生する可能性があります。抵抗の高い導体に大量の電流が流れると、より多くのエネルギーが熱として放散され、回路の効率が低下します。

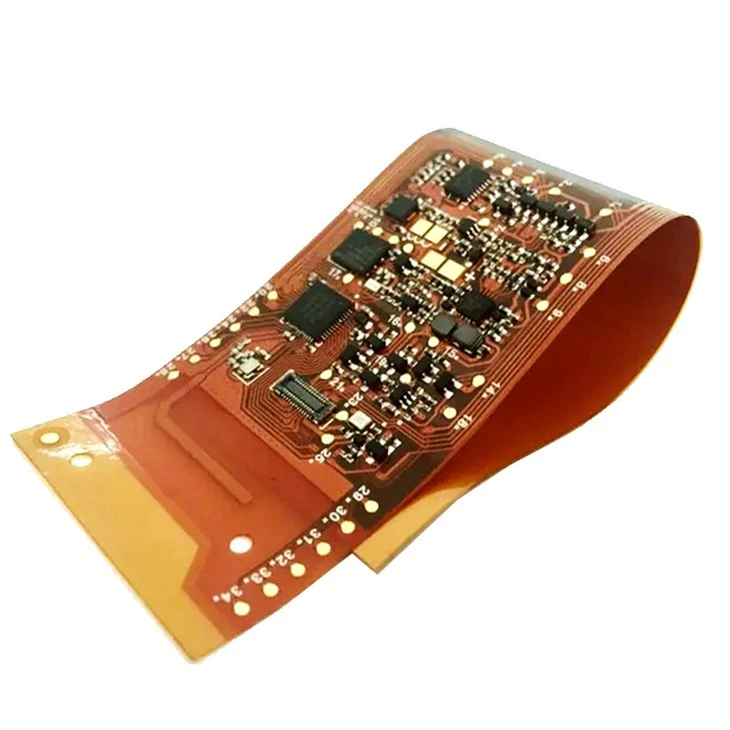

高周波アプリケーションでは、導電率の制限により信号が減衰する可能性もあります。信号がフレキシブル PCB を通過する際、抵抗によって信号が歪み、データの完全性が失われる可能性があります。たとえば、高周波フレキシブル基板、高周波信号が大幅に劣化する可能性があり、これは無線通信デバイスなどのアプリケーションでは大きな問題となる可能性があります。
3. 物理的損傷に対する感受性
フレキシブル PCB はリジッド PCB よりも物理的損傷を受けやすいです。薄くて柔軟な性質により、引き裂き、引っかき傷、穴あきが起こりやすくなります。軽微な物理的損傷でも、PCB 上の電気接続が破壊され、動作不能になる可能性があります。たとえば、組み立てプロセス中にフレキシブル PCB が急激に曲がったり、鋭利な物体と接触したりすると、銅配線が破損する可能性があります。
さらに、時間の経過とともに繰り返し曲げたり屈曲したりすると、銅配線が疲労する可能性があります。この疲労によりトレースに亀裂が形成される可能性があり、最終的には開回路につながります。折りたたみ式スマートフォンやウェアラブル デバイスなど、フレキシブル PCB が頻繁に曲げられるアプリケーションでは、物理的損傷や配線疲労のリスクが特に高くなります。
4. 組み立てが難しい
フレキシブル PCB の組み立ては、リジッド PCB の組み立てよりも困難です。基板の柔軟性により、はんだ付けプロセス中に PCB を所定の位置に保持することが困難になります。コンポーネントの適切な位置合わせと信頼性の高いはんだ接合を確保するには、特殊な治具と技術が必要です。これにより、組み立て時間が長くなるだけでなく、より熟練した労働者が必要になります。
さらに、PCB は薄くて柔軟な性質があるため、コンポーネントの配置に問題が発生する可能性があります。組み立てプロセス中にコンポーネントが移動し、位置ずれや電気接続不良が発生する可能性があります。の場合多層フレキシブル基板、内部層の複雑さと層間の正確な位置合わせの必要性により、組み立てプロセスはさらに複雑になります。
5. 環境への配慮
フレキシブル PCB は、湿度、温度、化学物質などの環境要因に対してより敏感です。フレキシブル PCB で使用されるポリイミド基板は湿気を吸収する可能性があり、層の膨張や剥離を引き起こす可能性があります。これは PCB の電気的性能に影響を与え、その寿命を縮める可能性があります。
高温もフレキシブル PCB に問題を引き起こす可能性があります。温度変化による材料の膨張と収縮により、銅のトレースやビアにストレスがかかり、亀裂や故障が発生する可能性があります。過酷な化学環境では、ポリイミド基板と銅層が腐食し、PCB 上の電気接続が損傷する可能性があります。
6. 設計上の制限
フレキシブル PCB の設計には一定の制限があります。柔軟性を維持する必要があるため、PCB で使用できるコンポーネントのサイズと形状が制限されます。大きくて重いコンポーネントは、フレキシブル基板に過度のストレスを与え、損傷のリスクを高める可能性があるため、フレキシブル PCB には適さない場合があります。
フレキシブル PCB 上での配線の配線もさらに困難です。トレースは、トレースに過度のストレスを与えずに曲げることができるように設計する必要があります。これには、より複雑な配線パターンが必要になる場合があり、PCB のサイズが増大し、コンパクトな回路の設計がより困難になる可能性があります。の場合リジッドフレックスPCB、リジッドセクションとフレキシブルセクションの組み合わせにより、設計プロセスがさらに複雑になります。
結論
これらの欠点にもかかわらず、フレキシブル PCB には、狭いスペースに適合する能力、軽量、曲げやたわみが必要なアプリケーションへの適合性など、多くの利点があります。フレキシブル PCB サプライヤーとして、特定のアプリケーションに適切な PCB を選択する際には、これらの欠点を慎重に考慮する必要があることを理解しています。
フレキシブル PCB がプロジェクトにとって正しい選択であるかどうかを評価している最中であれば、私に連絡することをお勧めします。フレキシブル PCB の機能と制限に関するより詳細な情報を提供し、情報に基づいた意思決定をお手伝いします。必要かどうか高周波フレキシブル基板、多層フレキシブル基板、またはリジッドフレックスPCB, 私はあなたを助けるためにここにいます。お客様の特定の要件についてのディスカッションを開始し、お客様のプロジェクトに最適な PCB ソリューションを見つけるためにどのように協力できるかを検討するには、私にご連絡ください。
参考文献
- 「フレキシブルプリント基板: テクノロジーとアプリケーション」CP Wong著
- 『フレキシブルエレクトロニクスハンドブック: 材料、デバイス、アプリケーション』 Zhong Lin Wang 編
- 市場調査会社からのフレキシブル PCB の製造とアプリケーションに関する業界レポート。
