ちょっと、そこ！航空宇宙のサプライヤーとして、私はかなり長い間、これらの複雑なシステムの世界に深く深いものでした。それで、私はあなたと航空宇宙ハーネスの重要な要素を共有していると思いました。
まず、ワイヤーについて話しましょう。ワイヤーは、航空宇宙ハーネスの基本的な構成要素です。それらは、システムの静脈と動脈のようなもので、航空機全体に電気信号と電力を運びます。航空宇宙産業では、使用したワイヤーは、かなり厳格な基準を満たす必要があります。彼らは、高地での凍結寒さから、さまざまな航空機システムによって発生する熱まで、極端な温度に耐えることができなければなりません。また、飛行機は常に動いているため、振動に耐性がある必要があります。
たとえば、多くの場合、高性能銅線を使用します。銅は電気の優れた導体であるため、最小限の損失で電気エネルギーを効率的に移すことができます。そして、これらのワイヤーを保護するために、断熱材を使用します。断熱材は、電気の短い回路を防ぐだけでなく、環境要因に対する余分な保護層を追加します。いくつかの一般的な断熱材には、耐熱性と化学的安定性で知られているフルオロポリマーが含まれます。
次はコネクタです。コネクタは私たちの体の関節のようなものです。ハーネスのさまざまな部分を接続して簡単に切断することができます。航空宇宙ハーネスでは、コネクタは非常に信頼できる必要があります。コネクタがゆるくなったり、誤ったコネクタは、システムの誤動作から潜在的に危険な状況まで、多くの問題につながる可能性があります。
航空宇宙ハーネスにはさまざまな種類のコネクタが使用されています。円形コネクタは非常に人気があります。彼らは安全でコンパクトな接続を提供します。これは、航空機の限られたスペースで重要です。また、ショックや振動に耐性があるように設計されています。別のタイプは長方形のコネクタです。これは、より複雑な電気接続に必要なピンが多い場合によく使用されます。
次に、ケーブルアセンブリがあります。ケーブルアセンブリは、基本的に一緒にバンドルされるワイヤのグループです。このバンドルはいくつかの目的を果たします。ワイヤーを整理するのに役立ち、ハーネスの取り付けと維持が容易になります。また、機械的損傷に対する追加の保護も提供します。
ケーブルアセンブリを作成するときは、さまざまな手法を使用して、ワイヤーが安全に保持されるようにします。ケーブルタイを使用する場合があります。ケーブルタイはシンプルですが、ワイヤを所定の位置に保つのに効果的です。より恒久的で堅牢なアセンブリのために、編組スリーブまたはコンジットを使用する場合があります。編組袖はワイヤーをまとめるだけでなく、電磁干渉（EMI）に対してある程度のシールドを提供します。 EMIは、航空機の電気システムの通常の動作を混乱させる可能性があるため、シールドは非常に重要です。
シールドは別の重要なコンポーネントです。前に述べたように、電磁干渉は航空機の本当の問題になる可能性があります。非常に多くの電気システムが同時に動作しており、互いに干渉する可能性のある電磁場を生成できます。それがシールドが始まるところです。
アルミホイルや銅の編組など、さまざまな種類のシールド材料を使用しています。これらの材料は障壁として機能し、電磁界がハーネス内のワイヤに影響を与えるのを防ぎます。通常、シールドは接地されているため、望ましくない電荷を消費するのに役立ちます。
それでは、ラベル付けについて話しましょう。ラベル付けは小さなもののように思えるかもしれませんが、実際には航空宇宙のハーネスでは非常に重要です。ハーネスに非常に多くのワイヤとコンポーネントがあるため、適切な標識なしにどのワイヤがどこに行くかを識別することは非常に困難です。
ラベルは、各ワイヤー、その目的地、およびその他の重要な情報の機能をマークするために使用されます。これにより、技術者がハーネスをインストール、トラブルシューティング、維持しやすくなります。温度の変化や化学物質への曝露など、航空機内の過酷な条件に耐えることができる耐久性のあるコントラストラベルを使用します。
これらのコンポーネントに加えて、サポート構造もあります。サポート構造は、航空機内のハーネスを所定の位置に保持するために使用されます。それらは、振動やその他の力のためにハーネスが動き回るのを防ぎ、ワイヤーやコネクタに損傷を与える可能性があります。
ラック、ブラケット、およびクランプは、一般的なサポート構造です。ラックは、より大きなケーブルアセンブリを整理およびサポートするために使用されます。ブラケットは、ハーネスを航空機のフレームまたは他のコンポーネントに取り付けるために使用されます。クランプは、特定のポイントでハーネスを固定するために使用され、正しい位置にとどまることを保証します。
今、あなたはこれらのすべてのコンポーネントがどのように連携するか疑問に思うかもしれません。まあ、それは慎重に組織化されたプロセスです。まず、航空機の特定の要件に基づいてハーネスを設計します。電気システムの数、航空機のレイアウト、環境条件などの要因を考慮します。
デザインが確定したら、ハーネスの製造を開始します。適切なワイヤ、コネクタ、およびその他のコンポーネントを選択します。次に、デザインに従ってそれらを組み立てます。これには、ワイヤを適切な長さに切断し、断熱材を剥ぎ取り、コネクタを取り付け、ワイヤーをケーブルアセンブリにバンドすることが含まれます。
アセンブリが完了したら、ハーネスを徹底的にテストします。電気の連続性、絶縁抵抗、その他のパラメーターをチェックして、必要な基準を満たしていることを確認します。これらのテストに合格した後にのみ、航空機に設置する準備ができているハーネスがあります。

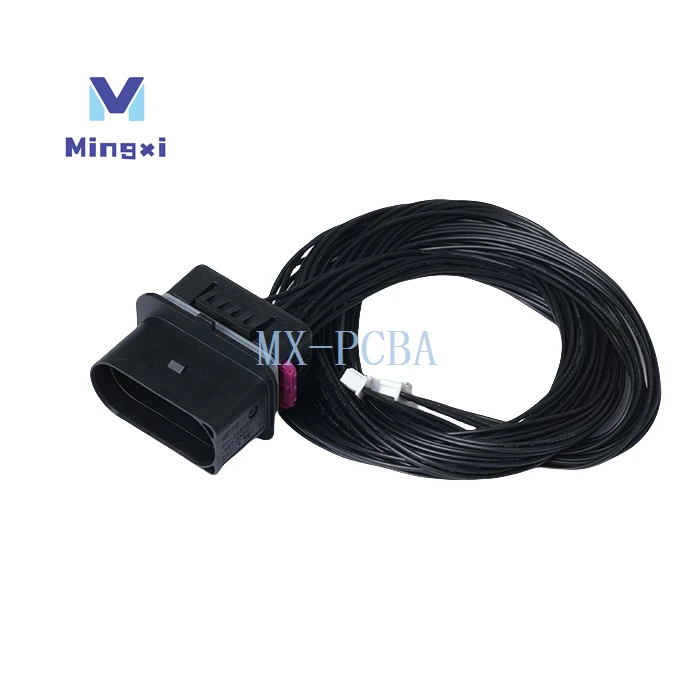

航空宇宙ハーネスの市場にいる場合は、私たちについてもっと知ることができます航空宇宙のワイヤーハーネス。必要なすべての航空宇宙基準を満たす高品質のハーネスを提供する専門知識と経験があります。カスタム - 新しい航空機モデル用の設計ハーネスや、既存の航空機モデルの交換ハーネスが必要かどうかにかかわらず、私たちはここにいます。
ご質問がある場合、または調達の議論を開始することに興味がある場合は、お気軽にご連絡ください。私たちはあなたの特定のニーズをどのように満たすことができるかについていつもお話しします。
参照
- 航空宇宙電気配線ハンドブック
- 航空宇宙配線システムの標準とガイドライン
